Монтаж поилки

Подготовительные работы

Подготовительный этап включает в себя прокладку водопровода на глубине 40-50 см глубже уровня промерзания земли в вашем регионе.

Диаметр трубы, подающей воду к поилке рекомендуется не менее DN25мм / ДУ25 (условный внутренний проход 25мм).

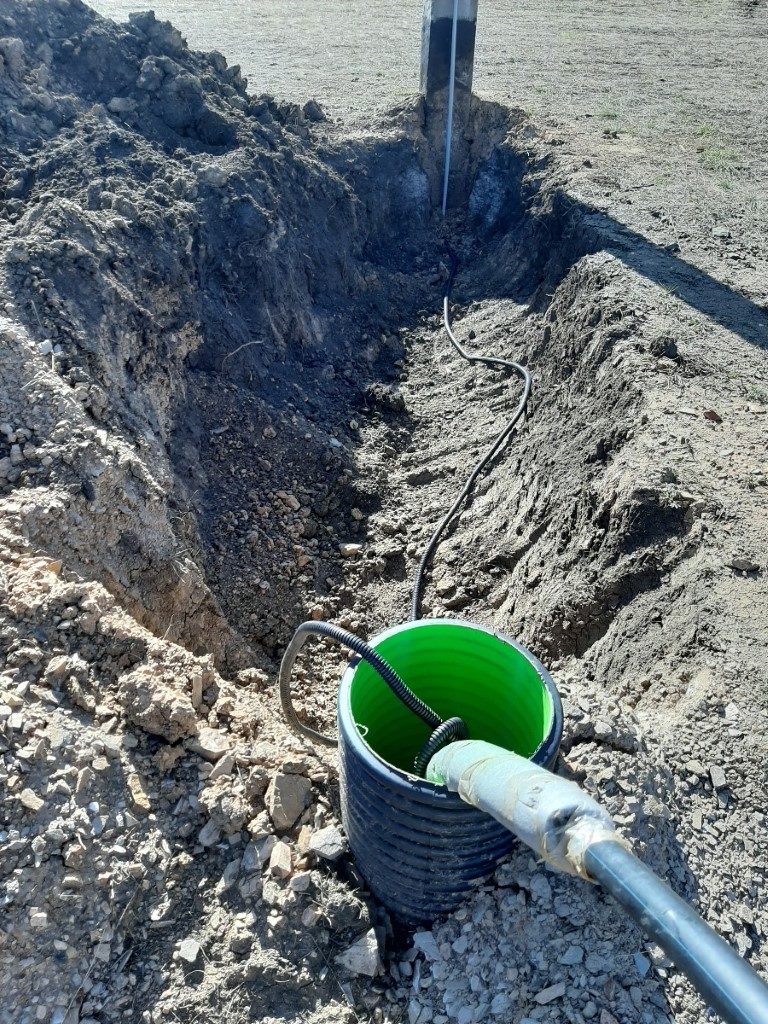

В месте выхода водопровода на поверхность необходимо заложить обсадную трубу диаметром не менее 300 мм (лучше 400мм). Рекомендуется использование вспененного термоизолирующего рукова в 1-2 слоя.

В особо холодных регионах, где температура зимой опускается ниже -30°С мы рекомендуем защитить водопровод с помощью саморегулируемого термокабеля. Длину термокабеля небходимо выбрать таким образом, что-бы он полностью согревал водопровод на протяжении его вертикального участка. Особое внимание следует уделить электроизоляции концов термокабеля. Обязательным условием является использование термоусадочных трубок со внутренним клеевым слоем. Также вы можете заказать изготовление термокабеля по вашим параметрам у нас или купить уже готовый в специализированных магазинах.

На расстоянии 3-5 метров от поилки обычно устанавливается столб. Вверху этого столба инсталируют освещение. Внизу на недоступной для доступа животных высоте монтируется управление поилкой. Электрокабель от столба к поилке для коров укладывается на глубине 50-70 см в защитном кожухе.

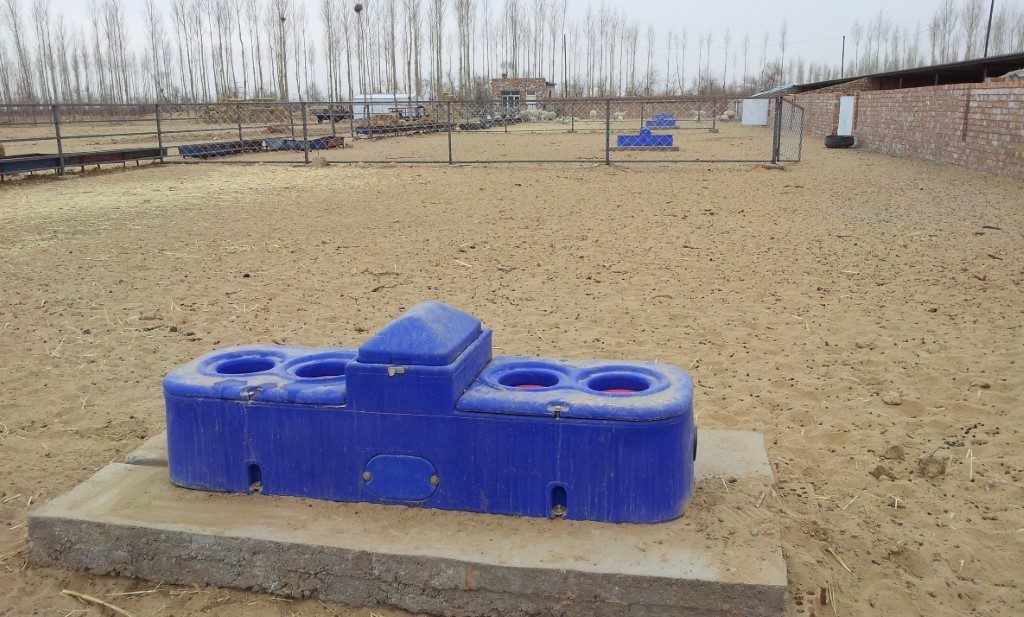

Бетонное основание под поилку должно быть высотой 15-20 см выше уровня земли.

От краев поилки до края бетонного основания рекомендуется оставлять расстояние не менее 30 см.

Монтаж поилки

После того как бетонное основание поилки наберет необходимую прочность можно приступить к монтажу поилки. Выставите поилку по центру основания и разметьте маркером места под анкерные болты. Уберите поилку в сторону и пробурите в бетоне отверстия для анкерных болтов диаметром ?14мм . Две уплотнительные ленты приклеиваются на круглую нижнюю часть поилку и внутри прямоугольного уплотнительного канала. Подключите водопроводную трубу к поилки с помощью гибкого шланга. Установите поилку на место и зафиксируйте анкерными болтами.


Подключение управления поилкой

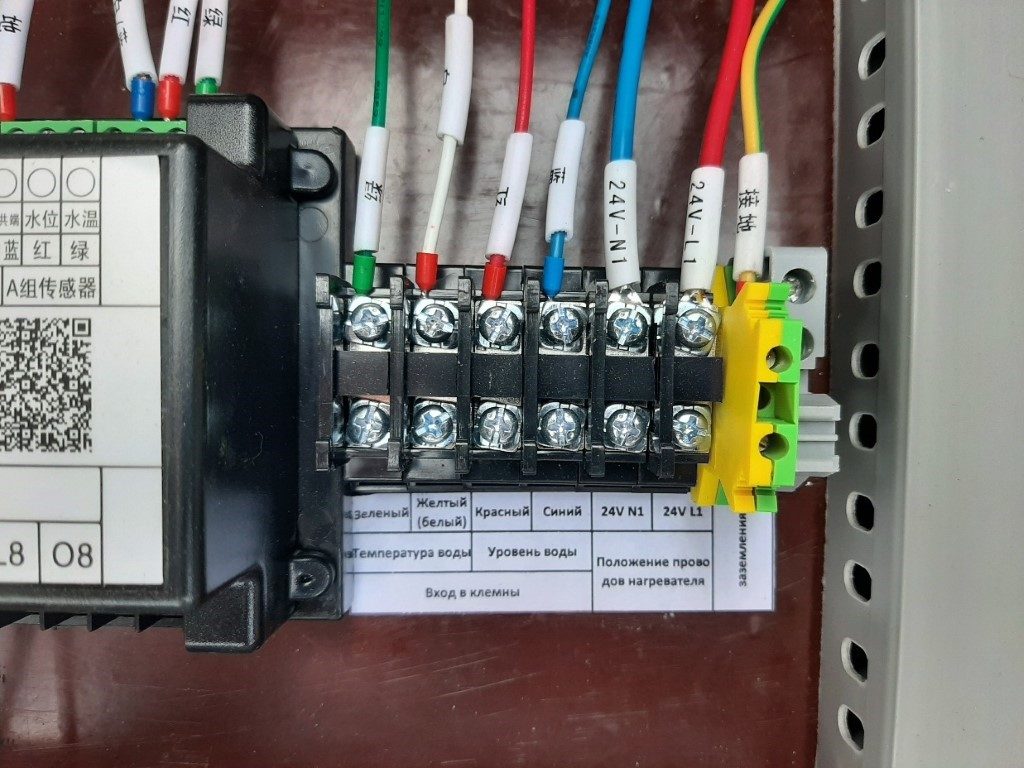

Закрепите ящик управления поилкой в недоступном для коров месте. При открытии ящика управления справа вы увидите клеммы подключения.

Подключите провода согласно цветам, обозначенным на схематическом изображении соединения контактов. Четыре подключения зарезервированы для подключения термодатчика. В зависимости от количества ТЭН зарезервированы от двух до шести подключений для ТЭН.

Для подключения ТЭН используйте кабель 2*2,5мм?. Для подключения кабеля термодатчика используйте кабель 4*0,5 или 4*0,75мм?. Хорошей степенью защиты обладает кабель марки NYM.

Оборудование обязательно должно быть надёжно заземлено.

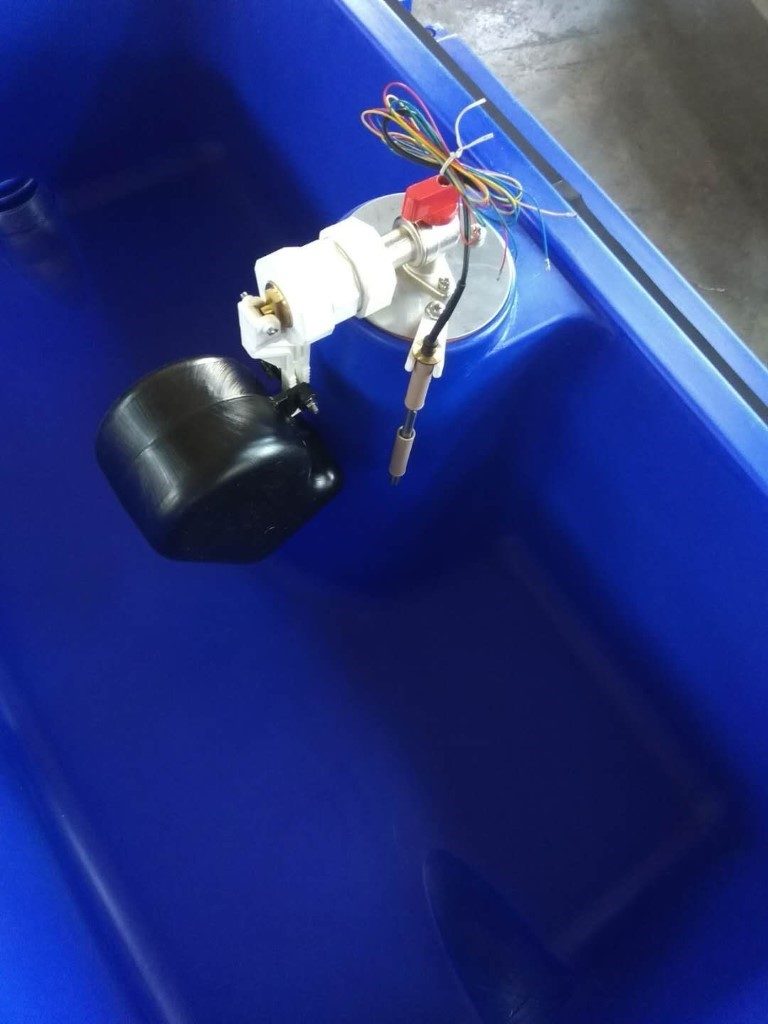

Для подключения термодатчика открутите болт, вставьте пластмассовый держатель как показано на рисунке. Закрутите боль и зафиксируйте термодатчик строго вертикально.
